Sự ra đời của Thông tư 07/2021/TT-BTNMT thực sự là một bước ngoặt lớn, định hình lại toàn bộ quy trình đo đạc bản đồ địa hình và khảo sát địa chất tại Việt Nam. Nếu bạn đang là chủ đầu tư, ban quản lý dự án hay nhà thầu xây dựng, việc nắm vững thông tư này là bắt buộc để đảm bảo tính pháp lý và chất lượng của công trình.
Thông tư 07/2021/TT-BTNMT là văn bản quy phạm pháp luật do Bộ Tài nguyên và Môi trường ban hành, quy định chi tiết về kỹ thuật đo đạc, lập bản đồ địa hình tỷ lệ 1:500, 1:1000, 1:2000, 1:5000. Thông tư này cập nhật các công nghệ đo đạc hiện đại (như UAV, GNSS RTK) và siết chặt các sai số cho phép, yêu cầu tuân thủ nghiêm ngặt các Tiêu chuẩn Việt Nam (TCVN) nhằm đảm bảo dữ liệu địa hình có độ chính xác tuyệt đối phục vụ cho thiết kế và thi công.
Dưới đây là bài viết phân tích chuyên sâu về Thông tư 07, giúp bạn hiểu rõ bản chất kỹ thuật và cách áp dụng vào thực tế dự án một cách hiệu quả nhất.
1. Những điểm mới mang tính đột phá của Thông tư 07/2021/TT-BTNMT
Trước khi Thông tư 07 ra đời, ngành trắc địa Việt Nam vẫn áp dụng một số quy định khá cũ, chưa theo kịp tốc độ phát triển của công nghệ. Là một người trực tiếp đứng máy toàn đạc và phân tích số liệu nhiều năm, tôi đánh giá cao Thông tư 07 ở những điểm thay đổi sau:
- Chính thức hóa công nghệ đo đạc hiện đại: Lần đầu tiên, việc ứng dụng thiết bị bay không người lái trong khảo sát địa hình (UAV/Drone), công nghệ quét laser 3D (LiDAR) và hệ thống vệ tinh dẫn đường toàn cầu (GNSS RTK) được quy định rõ ràng về phương pháp và sai số. Điều này giúp đẩy nhanh tiến độ khảo sát lên gấp nhiều lần mà vẫn đảm bảo độ tin cậy.
- Chuẩn hóa hệ tọa độ và hệ độ cao: Thông tư yêu cầu bắt buộc sử dụng hệ tọa độ quốc gia VN-2000 và hệ độ cao quốc gia. Mọi lưới khống chế trắc địa phải được trói buộc chặt chẽ vào các mốc tọa độ, độ cao nhà nước để đảm bảo tính thống nhất trên toàn lãnh thổ.
- Đồng bộ với các TCVN hiện hành: Các quy định trong Thông tư 07/2021/TT-BTNMT được xây dựng trên cơ sở đồng bộ với hệ thống Tiêu chuẩn quốc gia về đo đạc, tạo ra một hành lang pháp lý vững chắc và minh bạch.
2. Yêu cầu kỹ thuật cốt lõi trong công tác trắc địa và đo đạc bản đồ
Dưới góc độ chuyên môn của một kỹ sư trắc địa tại Bách Việt United, tôi muốn nhấn mạnh những thông số kỹ thuật mà các chủ đầu tư cần đặc biệt lưu ý khi nghiệm thu hồ sơ:
Độ chính xác của lưới khống chế cơ sở
Lưới khống chế là bộ xương sống của mọi bản đồ. Theo Thông tư 07, sai số trung phương vị trí điểm của lưới khống chế đo vẽ sau bình sai không được vượt quá 0.05m đối với khu vực đồng bằng và 0.07m đối với khu vực đồi núi, ẩn khuất. Việc thiết lập lưới bằng công nghệ định vị động động học thời gian thực (RTK) phải tuân thủ nghiêm ngặt số lần đo, thời gian đo tại mỗi trạm để loại trừ sai số thô.
Mật độ điểm đo chi tiết và biểu diễn địa hình
Bản đồ địa hình tỷ lệ lớn (1:500, 1:1000) phục vụ thiết kế cơ sở và thi công yêu cầu mật độ điểm đo chi tiết rất dày. Khoảng cách giữa các điểm đo cao không được vượt quá 10m trên thực địa (đối với tỷ lệ 1:500). Mọi đặc điểm địa vật như đường sá, nhà cửa, mương máng, hố ga, cột điện… đều phải được thể hiện chính xác theo ký hiệu bản đồ quy định.
3. Mối liên hệ mật thiết giữa trắc địa chuẩn Thông tư 07 và khảo sát địa chất
Nhiều người thường tách rời công tác trắc địa và khảo sát địa chất công trình. Tuy nhiên, với 15 năm kinh nghiệm, tôi khẳng định: “Bản đồ trắc địa sai thì toàn bộ báo cáo địa chất sẽ vô giá trị”.
Khi tiến hành khoan khảo sát địa chất, tọa độ (X, Y) và cao độ (Z) của miệng hố khoan phải được định vị chính xác tuyệt đối trên nền bản đồ địa hình chuẩn Thông tư 07. Nếu cao độ Z của hố khoan bị sai lệch do đo đạc kém chất lượng, thiết kế móng của công trình sẽ tính toán sai chiều sâu chôn móng, dẫn đến nguy cơ lún nứt công trình hoặc lãng phí hàng tỷ đồng chi phí vật liệu bê tông cốt thép.
Tại Bách Việt United, chúng tôi luôn kết hợp chặt chẽ hai bộ phận Trắc địa và Địa chất. Số liệu tọa độ, cao độ của các điểm khoan thử nghiệm SPT, xuyên tĩnh CPT luôn được đo đạc lại bằng máy thủy bình điện tử và máy toàn đạc Leica có độ chính xác cao, trói buộc vào lưới quốc gia VN-2000, đảm bảo mặt cắt địa chất phản ánh đúng 100% thực trạng nền đất.
4. Quy trình triển khai đo đạc chuẩn pháp lý tại Bách Việt United
Để đảm bảo mọi hồ sơ đo đạc đều vượt qua các bước thẩm tra, thẩm định khắt khe của cơ quan quản lý nhà nước, Bách Việt United áp dụng quy trình tiêu chuẩn hóa bao gồm các bước sau:
- Bước 1: Khảo sát thực địa và lập Phương án kỹ thuật. Phương án phải nêu rõ mục đích, tiêu chuẩn áp dụng (Thông tư 07/2021/TT-BTNMT, TCVN), thiết bị sử dụng và phương pháp đo lường cụ thể.
- Bước 2: Đo dẫn tọa độ, độ cao nhà nước. Chúng tôi tiến hành tìm kiếm mốc quốc gia, sử dụng máy thu GNSS Trimble/Leica đo tĩnh (Static) để truyền tọa độ về khu vực dự án.
- Bước 3: Xây dựng lưới khống chế đo vẽ. Phân bố mốc khống chế đều khắp dự án, đổ mốc bê tông kiên cố để phục vụ cả quá trình thi công sau này.

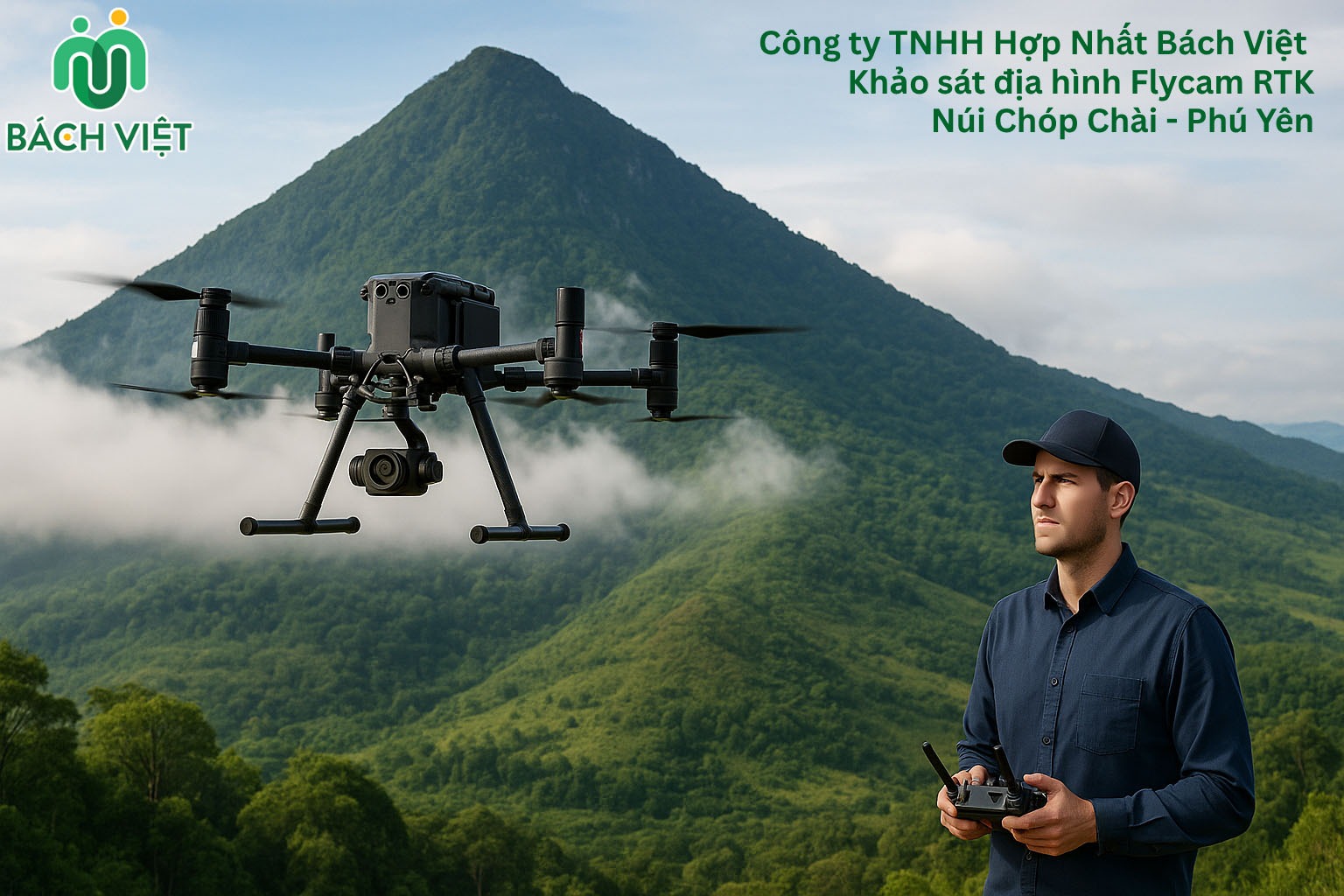

- Bước 4: Đo vẽ chi tiết địa hình, địa vật. Kết hợp máy toàn đạc điện tử cho khu vực đặc trĩ, bị che khuất và công nghệ bay chụp UAV RTK cho khu vực rộng lớn để lấy dữ liệu đám mây điểm (Point Cloud).
- Bước 5: Xử lý số liệu, biên tập bản đồ. Sử dụng phần mềm chuyên dụng để bình sai chặt chẽ, vẽ bản đồ số bằng phần mềm AutoCAD/MicroStation, xuất file định dạng chuẩn (*.dgn, *.dwg).
- Bước 6: Kiểm tra, nghiệm thu và bàn giao. Thực hiện kiểm tra nội nghiệp và ngoại nghiệp chéo, lập báo cáo tổng kết kỹ thuật đầy đủ dấu đỏ pháp lý.
5. Vì sao các dự án lớn chọn Bách Việt United làm đơn vị khảo sát?
Khảo sát trắc địa và địa chất là bước đi đầu tiên, quyết định sự thành bại của dự án. Với vai trò là một chuyên gia tại Bách Việt United, tôi tự hào khi công ty luôn là đối tác tin cậy của nhiều chủ đầu tư lớn trên cả nước. Khi lựa chọn chúng tôi, khách hàng nhận được những giá trị khác biệt:
- Đội ngũ chuyên gia giàu kinh nghiệm: Đội ngũ kỹ sư tại Bách Việt United có chuyên môn sâu, được đào tạo bài bản và có hàng chục năm kinh nghiệm xử lý các địa hình phức tạp từ đầm lầy, đồi núi đến các khu đô thị đông đúc.
- Trang thiết bị hiện đại bậc nhất: Chúng tôi đầu tư đồng bộ các thiết bị nhập khẩu chính hãng từ Thụy Sĩ, Mỹ như máy toàn đạc Leica TS06, TS10; máy định vị GNSS RTK Trimble, UAV DJI Matrice có tích hợp LiDAR. Mọi thiết bị đều được kiểm định hiệu chuẩn định kỳ.
- Tuân thủ pháp lý tuyệt đối: Mọi hồ sơ, bản vẽ và báo cáo khảo sát do Bách Việt United phát hành đều tuân thủ 100% Thông tư 07/2021/TT-BTNMT, các TCVN hiện hành, đảm bảo thông quan hồ sơ xin phép xây dựng, cấp sổ đỏ hay quy hoạch tỷ lệ 1/500 một cách nhanh chóng.
- Giải pháp trọn gói – Tối ưu chi phí: Cung cấp đồng thời dịch vụ đo đạc bản đồ, khảo sát địa chất công trình và khảo sát thủy văn. Giúp chủ đầu tư tiết kiệm thời gian quản lý nhà thầu và tối ưu hóa chi phí dự án.
Việc hiểu và áp dụng đúng Thông tư 07/2021/TT-BTNMT không chỉ là nghĩa vụ pháp lý mà còn là chìa khóa để bảo vệ chất lượng công trình của bạn. Đừng để những sai số nhỏ trong trắc địa gây ra những hậu quả khôn lường về kết cấu và chi phí.
Nếu dự án của bạn đang cần một đơn vị đo đạc bản đồ, khảo sát địa chất chuyên nghiệp, có năng lực chuyên môn cao và đầy đủ tư cách pháp nhân, hãy liên hệ ngay với chúng tôi. Đội ngũ kỹ sư tại Bách Việt United luôn sẵn sàng tư vấn phương án kỹ thuật tối ưu nhất cho bạn.
Quý khách hàng vui lòng truy cập website chính thức để tìm hiểu thêm về các dự án chúng tôi đã thực hiện và nhận báo giá chi tiết cho dịch vụ khảo sát trắc địa – địa chất công trình!
